형광등 안정기 교체하는법

안녕하세요?
오늘은 형광등 안정기교체하는법을 알아보겠습니다.

안정기는 철심에 코일을 감은 초크코일로 형광램프와 직렬로 연결하여 전류의 증가를 방지하는 장치입니다.

불을켜도 불이켜지지않습니다.
형광등을 새걸로교체해봅니다.

어라? 그래도 불이안켜지네?

형광등이 잘못되었나? 생각할수있겠지만 이럴때는 안정기가 고장났을확률이 높습니다.
일단 형광등을 새걸로 갈줄알아야 형광등이 나간건지 안정기가 문제인지 알겠죠?
그럼 형광등부터 갈아보겠습니다.
보통의형광등은 다들 열어서 교체할줄아시죠?
하지만 매립되어있는 등은 어떻게 교체할까요?

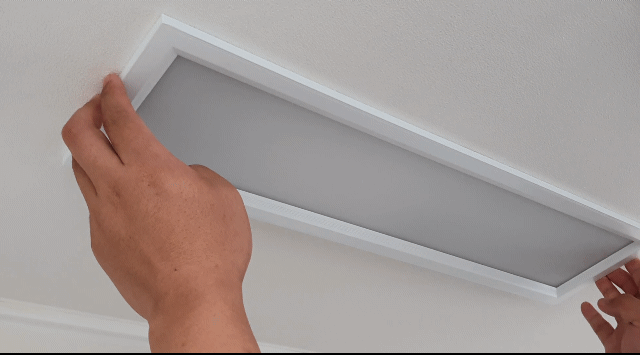

바로~고민없이 밑으로 당기시면 됩니다.

고민말고당겨보자.

혹시나 몰딩이부서질까 걱정말고 당겨보세요.
양쪽 철사때문에 고정되어서 밑으로 떨어지지도 않습니다.
요렇게열어서 형광등을 갈아보시고 그래도 안되면 안정기를 갈아줍니다.
형광등도 안정기도 전부 한곳에 있습니다.
이제 안정기를 교체해보겠습니다.
요즘 주방이나 화장실에는 위 사진처럼 당기면 커버가 내려오는 구조로 된곳이 많은데 형광등은 그냥 양쪽철사가 있는채로 갈아도되지만 안정기를 교체할때는 커버가 없어야 작업하기가 수월합니다. 커버는 양쪽철사를 눌러서 빼냅니다.

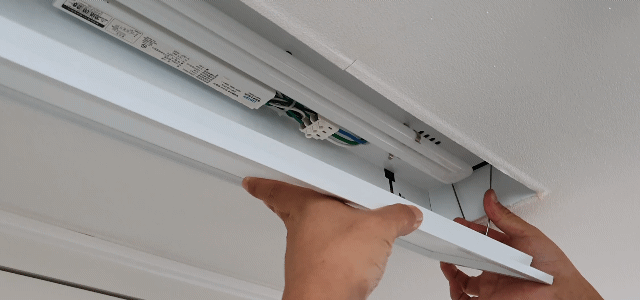

커버를 분해하는법

커버를 벗겨내고 형광등을 빼고나면 안정기만 남습니다.

형광등을빼고 안정기가 보인다.

우선 안정기를 구매해야합니다.

안정기는 가까운 공구상을 가시거나 조명가게 아니면 인터넷으로 구매가능합니다.
일단 안정기에 적혀있는데로 사는것이 가장좋습니다.
몇W에 몇등용인지가 적혀있습니다.

안정기를 확인하자.

그런데 안정기에 글자가 다지워졌다면 어떡하나?
그러면 형광등에 W수가 적혀있으니 거기에맞는것을 고르고 1등용인지 2등용인지 골라야하는데 안정기하나에 형광등이 하나있었다면 1등용을 고르고 안정기하나에 형광등이 두개가있었다면 2등용을 고르시면 됩니다.
이것조차 모르겠다하시면 안정기를 떼서 가까운공구상이나 조명집을가면 찾아줍니다.
이제 안정기를 구매했으니 기존의 안정기를 탈거합니다.
이때 전등스위치를 꼭 끄고하세요.
전기는 항상 조심해서 다뤄주세요.

안정기를 탈거할때는 +드라이버가 필요합니다.

일단 안정기를 탈거하기전에 사진을한장 찍어둡니다.
혹시 조립할때 햇갈릴수있기때문에 사진을 찍어두세요.

---

☆기존의 안정기 빼내기☆

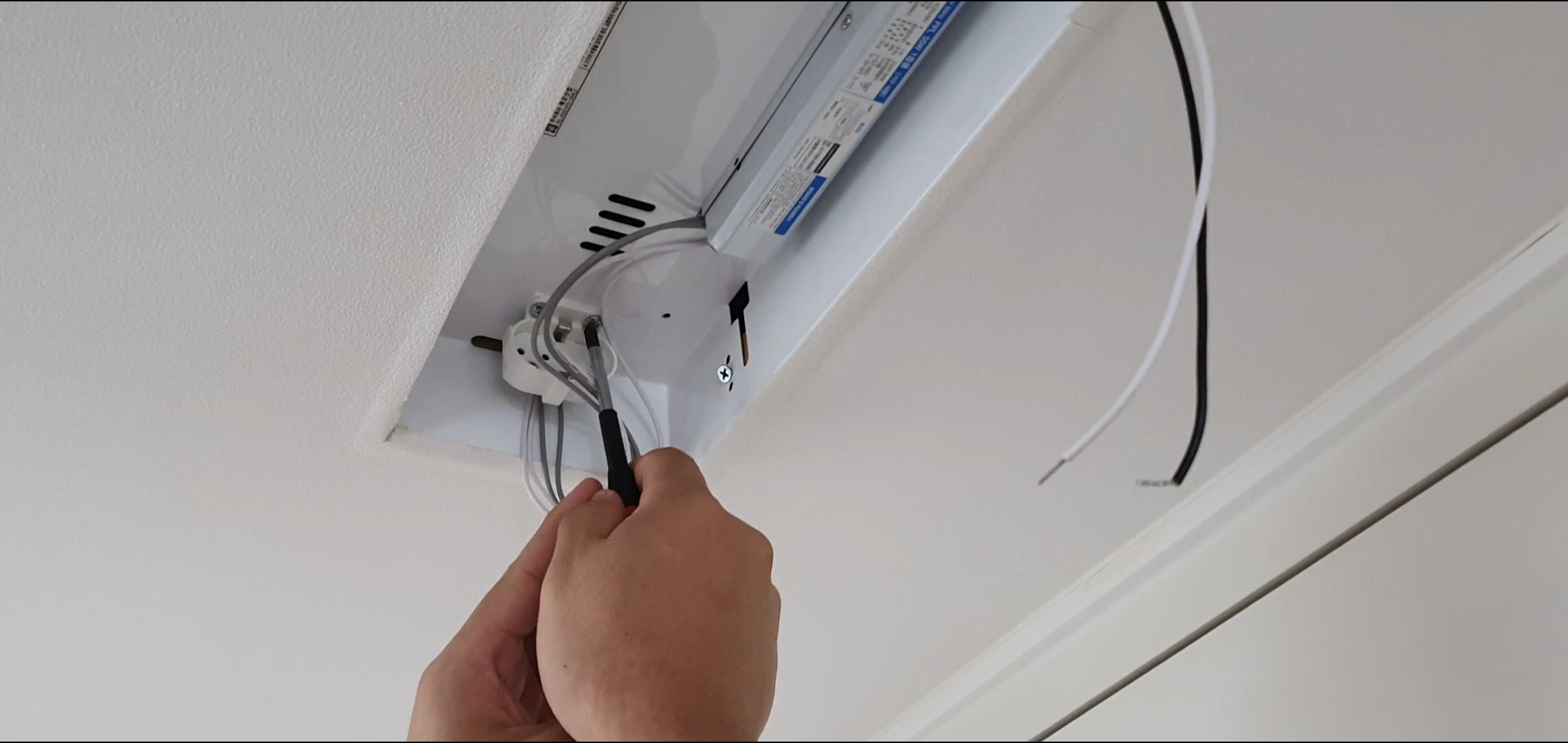

드라이버를 이용해서 형광등이 꽂히는 소켓나사를 풀어주고 반대편 전선이 꽂혀있는부분은 나사를 살짝만풀면 전선이 빠집니다. 그리고 안정기몸통을 잡고있는 나사도 풀어주면 안정기가 탈거됩니다.

나사를살짝만풀면 전선이 빠진다.

소켓과 안정기를잡고있는 나사까지 빼준다.

이제 안정기를 보면 전선이 여러가닥있는데 새로구매한것과 똑같습니다.

선색 선가닥수 모두똑같다.

여기서부터 정말 쉽습니다.
그대로 똑같이 조립하면 끝입니다.
그런데 한가지 사진 왼쪽에보이는 전선3가닥은 그대로 쓰면되는데 오른쪽에는 소켓이 붙어있습니다.
소켓은 기존의 안정기에달려있던것을 재활용하시면되고 그게아니라면 안정기를 구매하실때 소켓을 따로 구매하시면됩니다.
기존의 소켓을 재활용하실분들은 소켓을 분해해야됩니다.
분해를 위해서 뾰족한것이 필요한데 저는 L렌치를 이용했습니다.
먼저 소켓뒷부분을 L렌치로 누르면 뚜껑이 열립니다.

L렌치를 이용해서 뚜껑을 열어준다.

뚜껑을 열었으면 소켓속에 물려있는 전선을 빼주면됩니다.
전선윗부분을 보면 작은구멍이 있습니다 그곳을 뾰족한걸로 쑤시면 전선이 쏙 빠집니다.

전선위에 작은구멍을 쑤시면 전선이 빠진다.

전선을 다뽑고나면 새안정기전선을 꽂아줍니다.
이때 4가닥인데 색깔어쩌지?
걱정하지마십쇼!!
흰흰회회 하시던 회회흰흰하시던 둘중하나하시면됩니다.
같은색두개만 붙어있으면됩니다.
그리고 전선을 꽂았는데 헐겁다 그러면 전선을잡아주는곳을 눌러주면됩니다.

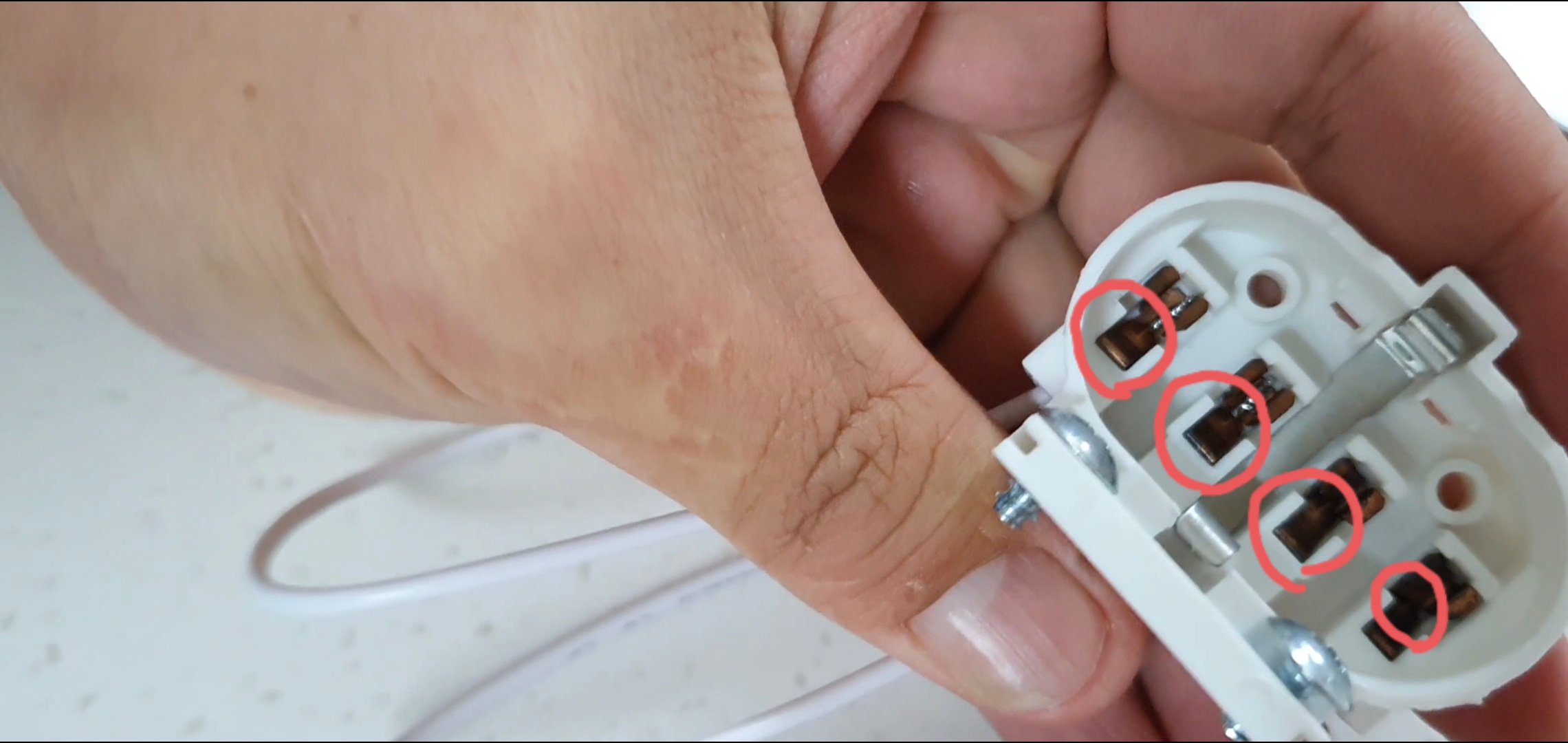

전선삽입후 헐거울때 동그라미부분을 눌러서 전선을 꼭 잡아주자.

이제 다시 소켓 뚜껑을 닫아주면 소켓조립도 끝입니다.
그러면 기존의안정기와 똑같이 설치하면됩니다.

---

☆새로운안정기 설치☆

먼저 안정기몸채를 고정시킵니다.

몸채부터 고정해야 쉽게설치가능

두번째 소켓을 고정시킵니다.

소켓을 고정시킨다.

세번째 전선을 다시물립니다.
이때 전선색깔이 다른경우가 있습니다.
일단 초록색선은 어스(접지)선이므로 제껴두고 나머지두선은 어스(초록색)만 피해서 꽂으시면됩니다.
저같은경우는 흰색에는 흰색 파란색에는 검은선을 물려주었습니다.
같은색선을 물려주면 좋지만 내가 구매한것과 전선색이 다를경우 초록색선이 가운데있다면 그곳을빼고 좌우에 두가지선을 꽂으시면 됩니다.

초록색접지만빼고 두선은 자유롭게

이제 선들을 깔끔히 정리한후 형광등을 꽂아줍니다.

선을 정리후 형광등을 꽂아준다.

3.2.1~점등!!

과연 불이 들어올까요?

어둠탈출의 순간!

환하게 불이들어왔습니다!!
이제 뚜껑만 닫아주고 쓰시면됩니다.

이처럼 어려울것이라고만 생각했던 안정기교체
막상해보면 아뭇것도 아닙니다.
업자를 부르기전에 내가해도 좋을 몇가지중의 하나입니다.
겁먹지말고 도전해보시길...
